——  婦幼保健院裝飾裝修改造工程  ——

  工程說明

1、婦幼保健院住院大樓等改造工程是在對舊有建筑進行裝修改造，不可改變原建筑的結構、消防系統。原建筑需拆除的地板磚、墻體、天花等設施，需清理干凈后，方可進行裝修。拆除前，必須制定拆裝施工方案并經監理方、設計方、建設單位審核通過后，方可拆除。墻體拆除前，必須經專業房屋安全鑒定機構鑒定為非承重墻，方可拆除；否者不能拆除。
2、婦幼保健院住院大樓等改造工程主要功能布置：

首層為VIP病房及產后病房醫護辦公、學習、值班室、出入院管理收費處、護士站、被服間、宣講室、洗嬰室、配乳間、治療室、處置室、洗滌間、污物間；

二層為婦產科產前病房、醫護辦公、值班室、護士站、宣講室、被服間、治療室、處置室、等候區、男女更衣室、緩沖室、潔凈走廊、待產室、儲物庫房、無菌器材室、隔離分娩室、正常分娩室、高危分娩室、洗滌間、污物間；

三層為外科病房及醫護辦公、值班室、護士站、治療室、處置室、等候區、緩沖室、潔凈走廊、 儲物間、無菌器材室、男女更衣室、手術室、洗滌間、污物間；

四層為兒科病房及醫護辦公、值班室、護士站、治療室、處置室、等候區、男女更衣室、緩沖室、潔凈走廊、配藥間、醫患交流室、奶具消毒間、配奶室、庫房、總監控間、NICU病房、新生兒病房、手術室、控制室、洗滌間、污物間.
3、本工程所有原有外窗不做任何改動，特別說明的除外,需要拆除的部分內隔墻和其它部分詳見原狀圖，承重墻不可拆除。
4. 本圖所示與墻、柱等相對尺寸為控制尺寸，標高、位置、尺寸必須現場放線為準，而且須由設計人員認定后方可施工。
5. 本工程需要拆除內容：各層原有地板、天花、內墻及女兒墻抹灰層、屋面填充層，室內全部門窗（特別注明除外），部分隔斷、廁所大便器及給排水設備，各個立面外墻
裝修面層，原有電梯等。
6、本次改造把原有乘客電梯更換為病床電梯,原有室外梯改為污物通道專用樓梯,另外加設一座疏散封閉樓梯和一座無機房電梯。
7、本次改造裝修不改變原建筑的消防布置，工程完工后經過消防驗收后方可投入使用。



  設計依據

1、建筑單位提供的建筑現狀圖。
《建筑設計防火規范》      GB 50016-2006
《建筑內部裝修施工及驗收規范》 GB50354-2005
《綜合醫院建筑設計規范》    GB51039-2014
《醫院潔凈手術部建筑技術規范》 GB50333-2013
《潔凈室施工及驗收規范》    GB50591-2010
國家及廣東省地方現行設計規范、規程及標準,其它相關的國家、地方法則和規定。



  裝修工程材料說明

1、裝修范圍內需要重新裝飾的內墻、外墻、天花、地面舊表面、全部鏟除，重新按本圖裝修。
2、地面工程：室外臺階及樓梯間、收費管理處、洗嬰室、配乳間、配電間、被服間、開水間、洗滌間、污物間、陽臺、生活區、衛生間門前區域鋪設600*600米黃色防滑磚；
衛生間及淋浴間均鋪設300*300淺灰色防滑磚，樓梯踏步均鋪設大理石踏步；門廊及門廳、等候區鋪設800*800米黃色防滑磚，其中門廳、等候區夾鋪150*150褐色防滑磚；
一至四層所有病房（除了NICU病房和新生兒病房外）、宣講室、一層護士站、治療室、處置室、醫生辦公室、醫護學習室、四層男女更衣室鋪設地板膠2號色（詳見樣板）；
室外，全部鋪設2.0mm優質防靜PVC地面,詳見地花圖；全部手術室和分娩房鋪設2.0mm優質導靜PVC地面；除注明外所有鋪地板膠的地面，地腳線采用地板膠反起100MM，所有新
鋪地均在鏟除原有地磚的基礎上做。以上地面材料做法詳見材料做法表。
2、天花吊頂工程：樓梯間、門廊、陽臺、配電間均在原結構樓板高度扇灰面油白色乳膠漆；所有衛生間及淋浴間均吊300*300鋁扣板天花；除了潔凈區外所有病房、辦公室、
洗滌間、污物間、門廳、等候區、被服間、走道、治療室、處置室、男女更衣室、值班室、醫護學習室、宣講室、生活區吊600X600無機硅鈣復合板天花；首層門廳四邊、二

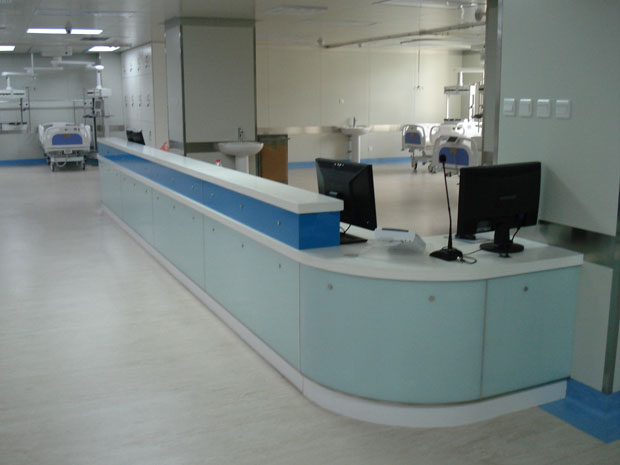

至四層護士站吊鍍鋅龍骨6厘埃特板面煽灰油白色乳膠漆；二至四層潔凈區內，除了手術室及高危分娩室、衛生間、淋浴室外均吊50mm玻鎂彩鋼板天花吊頂，墻面與天花連接

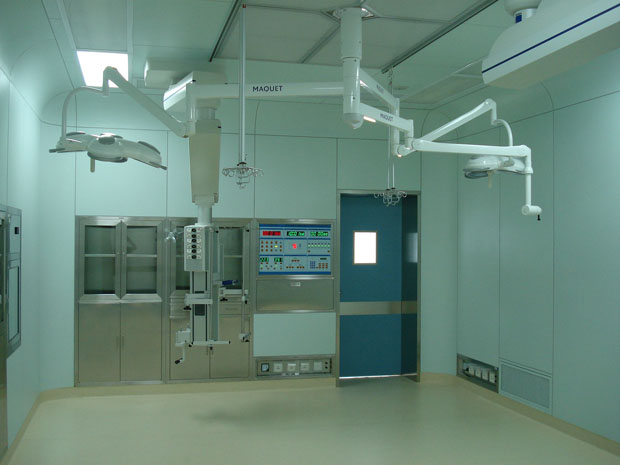

處采用凈化專用鋁材連接，轉角處用凈化裝飾內圓弧；所有手術室及高危分娩室均吊1.2mm厚電解鋼板飾面，墻面與天花連接處用圓弧連接，詳手術室剖面圖。以上吊頂做法詳見材料做法表。
4、內墻面工程：所有衛生間、淋浴間、洗滌室、污物室、洗嬰室、配乳間、處置室、治療室內墻面滿貼200*300白色瓷磚；除了潔凈區域各功能室的內墻和滿貼瓷磚墻裙的濕
區外，其它內墻面（含病房、走道、醫生辦公室、樓梯間等）貼1.2米高200*300白色瓷磚墻裙，1.2米以上墻體刷白色乳膠漆至樓板底；潔凈區域內除了手術室和高危分
娩室外的內墻面（含NICU、新生兒病房、潔凈走道等），全部貼玻鎂彩鋼板到天花底,墻面與天花連接處采用凈化專用鋁材連接，轉角處用凈化裝飾內圓弧；手術室、
高危分娩室墻面采用1.2mm厚電解板飾面，墻面與天花連接處用圓弧連接，詳手術室剖面圖；潔凈走廊設置150mm寬PVC防撞帶。以上內墻面材料做法詳見材料做法表。
5、外墻面工程：外立面均鏟除原外表皮和原批蕩,按改造后立面圖材料重新批蕩及貼外墻磚（材料做法詳見材料做法表），外立面的門窗不作改動（特別注明除外）。
6、新增門窗洞口均加設門窗過梁，門窗過梁做法見中南標11ZJ103      ，過梁為預制做法。
7、門窗工程：所有門窗安裝前，須拆除原有舊門窗及門窗框，新安裝門窗及尺寸詳見"門窗明細表"。
8、除特別說明外，一至四層公共衛生間及病房衛生間均拆除原狀，重新布置衛生間，詳見衛生間大樣。
9、裝修材料消防說明：所有材料需符合建筑內部裝修設計防火規范相關要求。頂棚：A級，墻面：B1級，地面：A級，隔斷:B級，固定家具：B2級，裝飾織物：B1級，其它裝飾材料：B2級。
10、屋面各構造層需鏟除，重新鋪砌二級防水屋面。
11、原有廁所將潔具、沉箱、地面拆除后，再按衛生間樓地面做法施工。
12、吊頂、隔離、涂料工程防火耐火等級應符合（GB50222-95）第3.3.1條、第3.4.1條、第3.4.2條的要求。
13、各層各構造出現細微裂縫的原樓板，先做補強補漏處理（詳見J-20/2 樓板裂縫修復大樣圖），再鋪地磚與掃頂棚乳膠漆。
